EMC测试中传导干扰介绍

　　EMC测试的概念大家并不陌生，常见于产品出口欧盟做的CE认证，出口美国的FCC认证以及在中国国内市场做的3C认证，都会有EMC测试的要求。这篇文章介绍下EMC测试中重要的测试部分-传导干扰测试。

　　首先，什么是传导干扰呢?

　　传导干扰是指通过导电介质把一个电网络上的信号耦合(谐波干扰)到另一个电网络。举一个简单的例子说明：移动硬盘和笔记本电脑都是独立的电子产品，他们通过数据线连接后，会通过数据传输线对彼此产生干扰。这种通过数据线这个传输介质产生的干扰，就叫做传导干扰。

　　其次，传导干扰如何进行测试呢?

　　传导干扰的测量是对受试设备通过电源线或信号线向外发射的干扰进行测试。因此，测试的对象主要是EUT的输入电源线、互连线及控制线等。测量频率范围在25HZ-30MHZ。

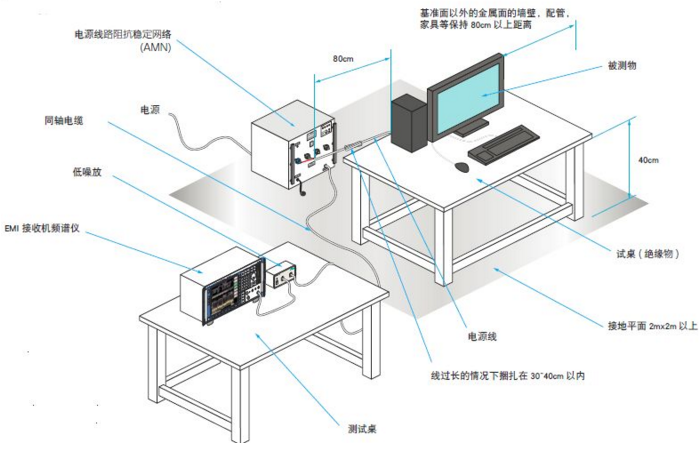

　　传导干扰的测试的方法主要是电流法和电压法。这取决于测试的对象和测试的频段。当需要测量EUT馈入到电源线上的传导干扰电压时，便可采用电压法中的电源阻抗稳定网络(LISN)法。电源阻抗稳定网络加在电网和EUT之间，使电网与EUT隔离，这样测得的干扰电压仅为EUT发射的，不含馈入来自电网的干扰。并且在规定的频率范围内，对传导干扰信号提供规定的稳定的阻抗(如3825/2提供的是在10KHz~100MHz范围内为50Ω)，以便能基准统一的和较准确的测量干扰电压。传导干扰测量设备的互连。

　　如何准确的测试传导干扰呢?

　　1、 正确设置带宽、频率范围和极限线等参数;

　　2、 正确连接和使用LISN与瞬态信号限幅器。如在LISN接入频谱仪之前，应先将输入/输出端接到电网和负载。更换电网电源时，应先切断频谱仪电源等。在测试瞬态尖峰信号时，为防止频谱仪过载，需在其前端加瞬态信号限幅器。

　　3、 测试之前，应检查环境噪声电平 (在EUT断电的情况下检测)，在所需测试的频段内，使其低于极限线6dB。

　　4、测量应直接通过LISN上的监视测量端进行。此端是通过电容耦合，将电源线上由EUT产生的干扰电压引出，并接入频谱仪。

　　5、接通EUT电源，进行自动测试，如果显示的频谱有超出极限线的谱线，则应将所有超出极限线的信号再进行准峰值测量(极限线以准峰值显示时)，然后对 超出极限值的信号进行点频分析，找出原因和改进设计。
